| 10.12.2010 - 14:31 - Adolf | |
|
citace:
Pokud by Evropa o Galileo dostatečně stála, tak by vyvinula dostatečné úsilí a už byl v provozu. Evropa si zvolila jiné priority - místo budování navigačního systému dává Evropa peníze francouzkým zemědělcům a bruselským byrokratům.
Také se mi zdá, že se do tohoto projektu pouští poněkud pozdě, anebo když s tím přichází teď, mělo by to mít jěště nějakou další užitnou hodnotu, než poskytuje GPS. Budí to trochu rozpaky, ale i tak a přes všechny obavy o efektivnost, pořád jsou to lépe vydané peníze než na zeměděské dotace nebo na biopaliva, alternativní energie atp. ____________________
Áda |
|
citace:
jen si dovolím poznámku:
To že Evropa nemá vlastní navigační systém svědčí především o ní samé a nikoliv o nepřízni vnějších vlivů.
Pokud by Evropa o Galileo dostatečně stála, tak by vyvinula dostatečné úsilí a už byl v provozu. Evropa si zvolila jiné priority - místo budování navigačního systému dává Evropa peníze francouzkým zemědělcům a bruselským byrokratům.
ked nechcete prispievat na ...dsaťtisiceurove platy bruselskych byrokratov, bohuzial nemam inu moznost, musim vas EU-obvinit: vy nie ste solidarny!!  |
|
Dne 2011-05-23 bylo oznámeno, že první dvojice předoperačních družic navigačního systému Galileo má odstartovat Sojuzem-ST z Francouzské Guayany 2011-10-20. Půjde současně o první start Sojuzu z CSG.
http://www.publicserviceeurope.com/article/380/date-set-for-galileo-satellite-launch
http://arianespace.com/news-press-release/2011/5-23-2011-galileo-soyuz.asp
____________________
Antonín Vítek |
|
| http://tech.ihned.cz/vesmir/c1-52260460-galileo-je-zatim-cernou-dirou-na-penize-sidlo-ma-v-prazskych-holesovicich |
|
Moje řeč...
Nejlepší je ten "argument", že GPS je systém vojenský, který může být v případě krize vypnut. Ach! Jestli k tak závažné krizi opravdu dojde, pak pánbů s námi i s celým Galileem! Nebo má snad EU (Francie?) v plánu vojenský konflikt s USA?  |
|
citace:
Moje řeč...
Nejlepší je ten "argument", že GPS je systém vojenský, který může být v případě krize vypnut. Ach! Jestli k tak závažné krizi opravdu dojde, pak pánbů s námi i s celým Galileem! Nebo má snad EU (Francie?) v plánu vojenský konflikt s USA?
GPS je biznis. Ak USA krachnu, bude este zadarmo? |
|
Vsadíme se, který systém/stát krachne první? |
|
Takže si to zopakujme:
GPS - americký, vojenský, dokončený (funkčný), široko uvoľnený pre civilné použitie
Glonass - ruský, vojenský, takmer dokončený (funkčný), uvoľnený i pre civilné použitie (pokiaľ viem, komerčne dostupné terminály pre Glonass sú takmer vždy dvojsystémové a pracujú i so systémom GPS)
Beidou? - čínsky, vojenský, vo výstavbe (už by mal byť čiastočne funkčný), čiastočne uvoľnený i pre civilné použitie v rámci čínskych štátnych spoločností (neviem o komerčne dostupných termináloch)
Galileo - ESA/EU, civilný / vojenský / komerčný, plánovaný
Okrem globálneho konfliktu (alebo rozpadu infraštruktúry USA) si neviem predstaviť situáciu, kedy by ozbrojené sily USA "odpojili" civilných užívateľov GPS.
Straty vyplývajúce z takejto akcie sú nepredstaviteľné - odhaduje sa, že na funkčnosti GPS je životne závislých v každom momente asi 100 000 ľudí a asi 5 000 000 by bolo smrteľne ohrozených. GPS sa do infraštruktúry ľudskej civilizácie zavrtal poriadne hlboko...
Pritom potenciálnym protivníkom by odpojenie "civilných" užívateľov príliš neublížilo - mnoho z nich dokáže pre svoje vojenské účely využívať aj "vojenskú" časť signálu GPS a svoje systémy budujú tak, aby sa bez GPS dokázali zaobísť. |
|
Nebot je to pro mnoho pomalu zazrak - o kterym kdyz jsem jiz riklal - tak mi nechteli ani verit ze neco takoveho jiz existuje.
A s kapesniho pristroje - jiz psali ze jiz brzy budou takto velke - (tedy asi jako male tranzistorove radio velkeho a jen displejem ukazujicim souradnice a mozna jen zakladni mapu sveta - tedy mnohem mene pokrocile nez dnes) urcujici polohu kdekoliv na svete si mysleli nejspis jaky jsem SciFi snilek - dnes je gps prijimac v usb klicence k pripojeni k pocitaci. |
|
Bylo to prave kdyz jsem se bavili o Bondovi a jeho sledovacimu zarizeni jinych aut - tak jsem jim rikal prave ze to brzy bude celkem bezna realita - o GPS prijimaci a vysilaci dat kde je (jiz to slo tam tajne zabudovat a datove radiove prenosy tez jiz existovali - jen proste by musel byt v dosahu - ale rozumnem - tak 1 km i vice - takze by nic v tom vozidle napoznali).
Dnes je sprazen s GSM modulem a tak posila sve souradnice do necoho co je dokonalejsi na mapa nez co mel Bond a je to zcela male. |
|
citace:
Takže si to zopakujme:
GPS - americký, vojenský, dokončený (funkčný), široko uvoľnený pre civilné použitie
Glonass - ruský, vojenský, takmer dokončený (funkčný), uvoľnený i pre civilné použitie (pokiaľ viem, komerčne dostupné terminály pre Glonass sú takmer vždy dvojsystémové a pracujú i so systémom GPS)
Beidou? - čínsky, vojenský, vo výstavbe (už by mal byť čiastočne funkčný), čiastočne uvoľnený i pre civilné použitie v rámci čínskych štátnych spoločností (neviem o komerčne dostupných termináloch)
Galileo - ESA/EU, civilný / vojenský / komerčný, plánovaný
Okrem globálneho konfliktu (alebo rozpadu infraštruktúry USA) si neviem predstaviť situáciu, kedy by ozbrojené sily USA "odpojili" civilných užívateľov GPS.
Straty vyplývajúce z takejto akcie sú nepredstaviteľné - odhaduje sa, že na funkčnosti GPS je životne závislých v každom momente asi 100 000 ľudí a asi 5 000 000 by bolo smrteľne ohrozených. GPS sa do infraštruktúry ľudskej civilizácie zavrtal poriadne hlboko...
Pritom potenciálnym protivníkom by odpojenie "civilných" užívateľov príliš neublížilo - mnoho z nich dokáže pre svoje vojenské účely využívať aj "vojenskú" časť signálu GPS a svoje systémy budujú tak, aby sa bez GPS dokázali zaobísť.
Beidou bude uvolnen i v ramci ASEANu.
|
|
Zhodou okolností je niečo málo o GPS a ďalších navigačných systémoch popísané aj v poslednom čísle časopisu Computer (13-14/2011)
Je tam zopár informácií, ktoré som nevedel:
- Glonass (prvý štart 1982, funkčný - 12 družíc od 1993, 24 družíc od 1995) je podľa článku starší ako GPS (prvý štart 1989, funkčný od 1994).
V článku sú spomenuté okrem už spomenutých štyroch ešte ďalšie dva "lokálne" navigačné systémy
- japonský QZSS (Quazi-Zenith Satellite System) - pokrývať by mal Japonsko, juhovýchodnú Áziu a časť Austrálie, prvý družica bola vypustená 11.9.2010, funkčný by mal byť v roku 2013
- indický IRNSS (Indian regional Navigation Satellite System) - mal by mať sedem družíc a pokrývať indický subkontinent a blízke okolie. Vývoj začal v roku 2006 a funkčný by mal byť od roku 2014.
V tomto kontexte to s možnosťou presadenia sa systému Gallileo nevyzerá zrovna dobre - spustený má byť v roku 2019, keď ostatné navigačné systémy, vrátane lokálnych, už budú postupne nasadzovať ďalšiu generáciu družíc a budú mať za sebou niekoľko rokov praktického nasadenia - a šírenia.
Pritom rozšírenie novej generácie ich družíc aspoň o časť možnosti, ktoré má ponúkať Gallileo, nebude zrejme zásadný problém ani v prípade "vojenských" systémov. |
|
citace:
...Pritom rozšírenie novej generácie ich družíc aspoň o časť možnosti, ktoré má ponúkať Gallileo, nebude zrejme zásadný problém ani v prípade "vojenských" systémov.
Lenze v EU sa bude na ostatne systemy vztahovat clo, a tak sa uzivi aj Galileo...  |
| 13.7.2011 - 22:14 - Alchymista neprihlasený | |
|
| To ma napadlo tiež - prípadne z moci rozhodnutia nikým nezvolenej európskej komisie sa za platný právny doklad na "čokoľvek" (mýtne systémy v prvom poradí) budú považovať len dáta z Gallileo. |
|
citace:
To ma napadlo tiež - prípadne z moci rozhodnutia nikým nezvolenej európskej komisie sa za platný právny doklad na "čokoľvek" (mýtne systémy v prvom poradí) budú považovať len dáta z Gallileo.
Evropská komise je hodně podivný orgán a vydává i hodně podivná rozhodnutí. Otázkou ovšem je, jak by dopadl případný soud, pokud by se nějaká firma cítila diskriminovaná, že nabízí např. mýtný systém založený na GPS. Je to obdobné, jako kdyby EK vydala rozhodnutí, že po evropských silnicích mohou jezdit pouze evropská auta. Mno, ani bych se nedivil, kdyby EK něco takového napadlo. Jenom mě utěšuje skutečnost, že na něco takového už asi nestihne. |
|
http://www.esa.int/esaCP/SEMIC88XZVG_index_0.html
prvý signál z družíc vynesených v októbri bol prijatý... prebiehajú testy teraz ____________________
Per aspera ad astra - 42 |
|
citace:
http://www.esa.int/esaCP/SEMIC88XZVG_index_0.html
prvý signál z družíc vynesených v októbri bol prijatý... prebiehajú testy teraz
Bylo to minulou sobotu 2011-12-10.
____________________
Antonín Vítek |
| 16.12.2011 - 12:10 - Jan Bastecky | |
|
citace:
citace:
...Pritom rozšírenie novej generácie ich družíc aspoň o časť možnosti, ktoré má ponúkať Gallileo, nebude zrejme zásadný problém ani v prípade "vojenských" systémov.
Lenze v EU sa bude na ostatne systemy vztahovat clo, a tak sa uzivi aj Galileo...
Pokud je služba zadarmo, tak si se clem neškrnete (jakákoliv procenta z nuly budou zase nula).
To spíš se lze obávat vzniku různých adminstrativních překážek pro jiné systémy. |
|
Jeden z dalsich duvodu proc potrebujeme Galileo. Protoze GPS jde jednodusse hacknout, Iranci tak sundali spionazni letadlo USA.
http://www.theregister.co.uk/2011/12/15/us_spy_drone_gps_spoofing/
http://www.syssec.ethz.ch/research/ccs139-tippenhauer.pdf
http://www.syssec.ethz.ch/people/christina
Galileo je prece jenom zabezpecene vice. Predevsim v placenych a bezpecnostnich (letecka navigaci atd.) sluzbach.
[Upraveno 22.12.2011 -=RYS=-] |
|
Prave posloucham zajimavej porad "Jaka je" na CRo2 na 950kHz AM (Karlovy Vary) o Galileu.
http://www.rozhlas.cz/praha/studio?cam=1
|
|
ups..
http://ekonomika.idnes.cz/bruselskym-urednikum-se-do-prazskeho-galilea-nechce-fy8-/eko_euro.aspx?c=A120530_152745_eko_euro_neh
|
| 04.6.2012 - 16:57 - Jiri Hofman | |
|
| Pletu se, nebo to stejne bude jen administrativni sidlo, tudiz technicky nezajimava vec? |
|
citace:
Pletu se, nebo to stejne bude jen administrativni sidlo, tudiz technicky nezajimava vec?
Jedná se jen o administrativní sídlo - čistě kanceláře zabezpečující chod po dministrtivní stránce - ovsšm včetně dojednávání kroků dalšího rozvoje - dle všeho, nicméně firmy může lákat že k nim budou mít blíž, pokud zde budou mít pobočku. |
| 04.6.2012 - 19:28 - Jiri Hofman | |
|
| Taky je vtipny sledovat zase tu logiku - napred to postavi a pak resi, jestli jsou urednici ochotni se tam presunout. Fakt vtipny. |
|
citace:
Taky je vtipny sledovat zase tu logiku - napred to postavi a pak resi, jestli jsou urednici ochotni se tam presunout. Fakt vtipny.
Rozhodla o tom Evropská komise - takže buď se přestěhují ty úřednící a nebo si mohou hledat práci někde jinde. To podle mne bude výsledek toho. Leda že by udržovala 2 sídla, ale zde předpokládám že bude trvat ČR minimálně, aby zde měl a to výhradně alespoň ředitel a jeho okolí.
Jinak je to běžná kancelářská budova - jako ředitelství každé jiné mezinárodní firmy nejspíš - takže by asi nebyl problém ji pronajmout za tržní cenu či ji přímo tržně prodat - pokud by se to nakonec neuskutečnilo zde. |
|
Dostal som sa k tomuto poradu, František Vejražka - profesor katedry radioelektroniky Fakulty elektrotechnické ČVUT odpoveda na otazky - hlavna tema je: Galileo ano nebo ne? vcelku zaujimave.
http://www.ceskatelevize.cz/specialy/hydepark/26.1.2012/ |
|
a toto má byť čo?
http://www.insidegnss.com/node/3040
briti (ak správne rozumiem tak ministerstvo obrany) si podali akúsi čudnú paentovú prihlášku, týkajúcu sa GPS aj galilea, a teraz údajne požadujú licenčné poplatky.. |
|
Za tyden 12.10.2012 startuje z Korou raketa Sojuz-STB/Fregat-MT s navigačními družicemi GALILEO IOV-3 a IOV-4.
Primej prenos bude na satelitni Evropske televizi (Evropsky parlamentni kanal) EbS a EbS+ na 9st vychodne Eutelsat 9A (transponder 59), kmitocet 11900MHz, polarizace H, SR 27500, FEC 2/3 (http://www.parabola.cz/prehledy/televize-digital/09e/fta/).
Vysilani parlamentni televize je nekodovane. Drive jsem ho sledoval (jazyky jsou reci EU, tedy i Cestina a Slovenstina), kdyz programy byli na pozici 4.8st vychodne na satelitu Astra 4A a Sirius4/ SES5.
Jelikoz mam Toroidal 90, tak jsem koupil dalsi konvertor a doufam, ze zitra stihnu LNB nainstalovat.
Pokud stihnu nainstalovat LNB, tak start budu nahravat (Icecrypt S4000HDPVR to nahrava nativne do soubor.ts) a pak prevedu do Divx a ulozim na uloz.to, odkaz sem pak dam.
Je predpoklad, ze to ESA ulozi na svuj verejny FTP archiv.
http://television.esa.int/mpeg.cfm#
http://esatv.esa.int/var/esadam_site/storage/original/application/c4fb28e2ee77c71272b08ccf2ac5605b.doc
FTP ESA PR medialni archiv:
ftp://esa.contentcoders.com (217.198.18.77)
n: esa
p: ftp4esa
http://television.esa.int/
Pokud mate moznost rotatoru nebo multifocus, doporucuji Vam pridat LNB na tuto pozici 9stupnu vychodne.
Mimo on-line startu raket nebo poradu o Kourou kosmodromu nebo "raketovych" organizaci v Evrope a jinde (tyto porady a tento progam vypada jako Americkej NASA tv na satelitu AMC-18C 105stupnu zapadne:
Uplink provider = AMC 18 C
Transponder = 3C
105 degrees W
C-Band
Downlink Frequency: 3760 MHz
Downlink Polarity: Vertical
Transmission Format = DVB-S, 4:2:0
FEC = 3/4
Data Rate = 38.80 Mbps
Symbol Rate = 28.0681
Modulation: QPSK/DVB-S
Zde bezi 3 programy v FullHD rozliseni: Public Channel, Education Channel a Media Channel.
V soucasnosti bezi testy i v Ku pasmu:
Uplink provider = TBD
Transponder = TBD
KU-Band
Bandwidth = 18 MHz
Transmission Format = DVB-S, 4:2:0
Data Rate = 12 Mbps
Modulation: QPSK/DVB-S
MPEG-4 encoding (MPEG-2 available upon request)
HD 16x9
Skoda, ze se NASA, ESA, Roskosmos a JAXA s IRNA nedali dohromady a nevysilaj spolecne vzdelavaci programy tak, aby se to vysilalo na vice satelitech s pokrytim cele planety. Cili neco okolo 100stW, okolo 10stE a 80stE, pripadne jeste 110stE (Japonsko/Australie/Tichomori).
Muzeme byt radi, alespon za to co je treba na NASA tv pres inet nebo CESNET VPN live linku v HDi80.
Pokud udelaj zaznam ze startu Sojuzu, tak o 3 dny pozeji by se mel objevit videozaznam v tom ftp archivu ve formatu x.wmv nebo spise x.mpg, ale obcas delaj zaznam i ve formatu x.mov/x.mp4 (jako treba Mars500).
Kdyz stihnu instalaci LNB, tak dam vedet a ten soubor dam ke stazeni.
Soucasne je tu jeste jedna zajimavost, asi 14 dni po navedeni na konecnou drahu ve vysce 22000km budou na orbite jiz 4 funkcni druzice systemu Galileo a to znamena, ze by to uz melo fungovat na urcitych mistech povrchu Zeme v urcitych hodinach.
Podle vseho by to mel byt stred a jih Evropy, aby ridici stredisko v Italii mohlo spravne nastavovat a programovat druzice.
Cili behem urcitych preletu bude moznost poprve v historii Galilea na asi 40 minut tento system pouzivat.
Jelikoz prijimac Galileo mam, tak si nastavim menu, aby prepnul z priorit GPS/Glonass/Galileo jen na Galileo a ostatni prijimace vypl.
Pokud to neco zachyti a bude to fungovat, udelam screencopy technicke obrazovky a dam sem. Temer trvale pokryti stredni a jizni Evropy bude az od poctu 8-mi druzic. To bude 40 minut, pak 3 hodiny nic a pak zase 40 minut. Od 11 druzic to bude trvale pokryti stredni Evropy.
Uz se tesim, z prijimace muzu vydolovat ID kanalu (6 radiokanalu, prvni kanal E1 je interoperatibilni s GPS kanalem E1, dalsi 4 radiokanaly v pasmu C umoznuji dowl/uplink zakaznickych dat + systemovych dat jako jsou on-line namorni mapy, letecke mapy, dopravni mapy atd.., neco jako TMC-RDS v priprade FM rozhlasu nebo TMC-TPEG v pripade DRM/T-DAB/DRMplus rozhlasu, kde se vysilaj aktualni data kde se kope silnice-ulice v Praze a jaka je nahradni objizdka...toto jsem mel na starosti v TSK-Praha.... http://www.ok1mjo.com/all/photo/qrl2006/DIC_Praha.pdf, http://www.ok1mjo.com/all/ostatni/t-dab_dvb-t_drm/TPEG_DAB_DRM/, http://www.ok1mjo.com/all/ostatni/t-dab_dvb-t_drm/teleko/DAB%20TCM.pdf.

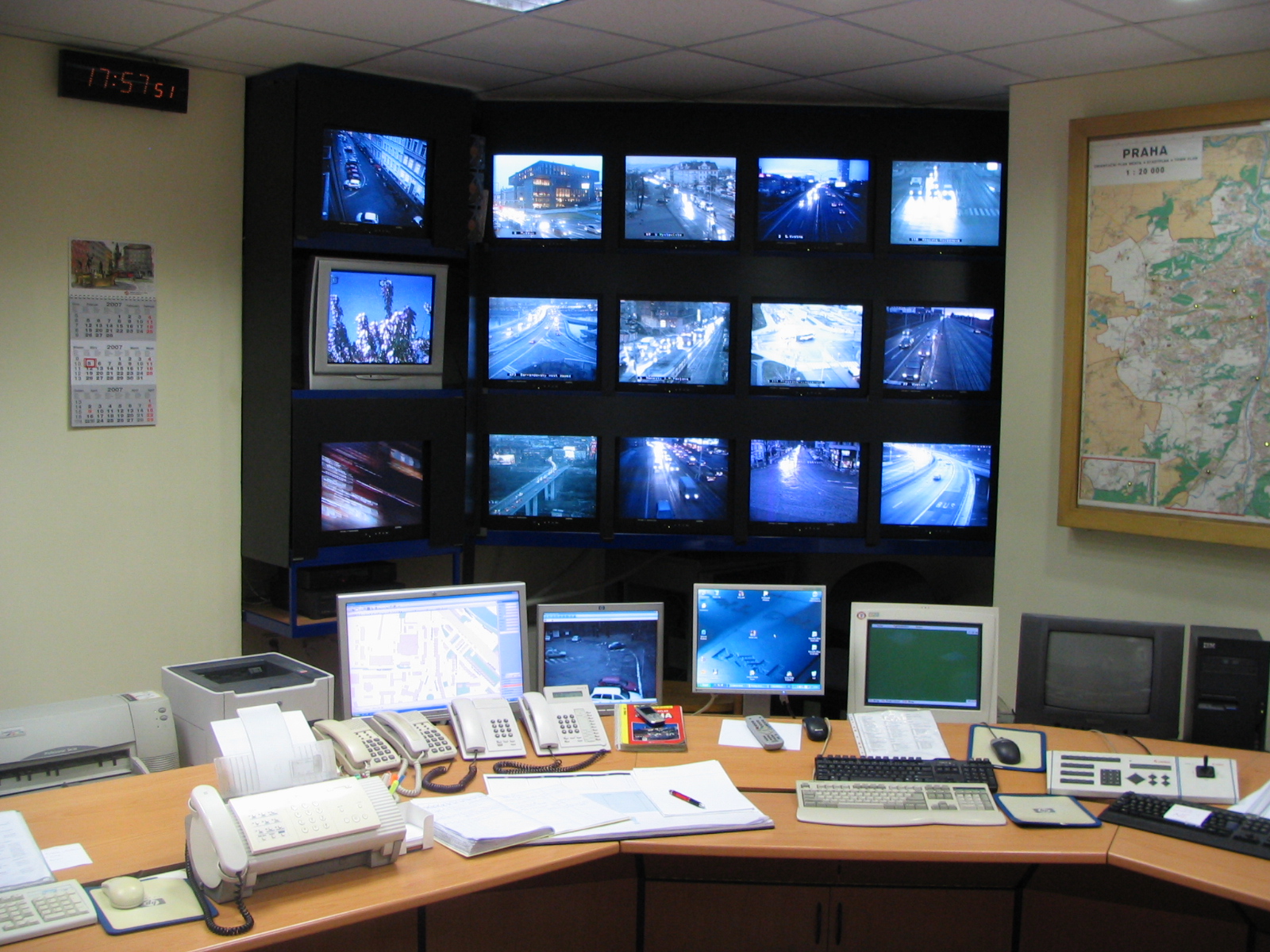

Ten pocitac se zelenou obrazovkou je ten, kam se zadavaj aktualni udaje pro TMS-RDS kde se v Praze "kope" a jake jsou objizdky a casove trvani docasneho obchvatu.
http://www.ok1mjo.com/all/photo/qrl2006/IIKS/dispecink_IIKS.jpg
Abych pravdu rekl, nejtezsi bylo vytvorit scripy pro konverzi TXT databazi do XML-WAP a pak zpetnou konverzi z XML-WAP do DB-ASCII pro radiomodemy a TETRAmodem vysilacky mestske trunkove site (byl jsem hlavnim operatorem za TSK-Praha v siti MRS-TETRA), ktere prenesli textove informace on-line na navigacni a prommene znacky a cedule a take semafory s citacema dopravy.
http://www.ok1mjo.com/all/tetra/vseobecne_informace/TETRA_citac_dopravy.jpg
Zkratka vetsinou to co vidite na vetsinou zlutych LED displejich pred vjezdem do autotunelu, aby se informace pro tyto promenne znacky preposilali z DIC via XML-WAP databazovej system s nouzovym vstupem z webu/mobilu pod heslem a manualni upravou textu na techto obrazovkach, vcetne treba barevne obrazovky nad koncem nuselaku kde bezi reklamy (ne pristupova hesla vam na hrani nedam ).
Uz aby to Galileo bezelo. Na zacatku rikali, ze budou minimalne 3 starty rocne a kazdy start s minimalne 2-ma druzicema.
Realita je vsak jina, jsme radi alespon za 1 start rocne s dvema druzicema. Pokud by Ariane5 mela air kryt s mezidrzakem, tak by mohla vynes i 6 druzic, Galileo druzice jsou nastesti lehci nez GPS druzice.
Kdyz jsem pracoval jeste na TSK, tak jsem chlapum od dopravnich znacek zajistil nakup prijimace GPS/Galileo/Glonass s pomocnym diferencialnim dlouhovlnnym prijimacem dodatecnych dat okolo 113kHz (vysilac u Melnika s 30kW PA), presnost byla +-6cm po 10minutach od startu. To uz stacilo, podminka byla do 10cm +-, bohuzel ve verejnem vyberku nikdo toto nenabidl, vsichni reseleri nabizeli "komercni" GPSky s velkejma mapovejma podkladama, ale my potrebovali kvuli trubkam-znacky, lampy, semafory velikou presnost pro zakopane vertikalni trubky.
Zastupce Galilea nam pri presentaci sdelil, ze pro tyto Geodeticke prace bude Galileo pri placene verzi umoznovat presnost az 0.8cm v pohybu a 0.09 pri statickem "vypoctu" fazi+datovych informaci.
Uz se docela tesim.
Muj Icom R3 prepnutej na WFM umi detekovat nosne pri preletu kanal E1.
|
|
Tak bohuzel jsem nestihl nasadit LNB na parabolu, ale nasel jsem to v ftp ESA //galileoOV/2012-10-12 launch/8 souboru.mpg a //galileoOV/2012-10-11 latest from kourou/9 souboru.mpg .
Kazdopadne to ted bude pro radioamatery pracujici v pasmu 23cm (1.3GHz) zacatek ruseni pri EME (spojeni odrazem od povrchu Mesice) provozu. Pri beznem FM nebo pozemnim digitalu by se nic dit nemelo.
Teoreticky se muze stat, ze pri HAM experimentalnich spojenich s velkou sirkou pasma (DVB-S/T, W-FSK) v pozemnim spojeni s velkym vykonem (nad 80W PA) muze tento radioamater z treba Medence/Klinovce zarusit prijem GPSek/Galileo prijimacu v nekolika okresech... Most, Louny, Chomutov atd..
Viz take zprava " Galileo, který je potenciální 23cm hrozbou, má další 2 satelity.
" na strankach radioklubu http://www.ok2kkw.com.
http://www.bbc.co.uk/news/science-environment-19933989
http://www.ok2kkw.com/xyz/conference_iaru/sc11_c5_29%20veron%20fallback%20band%20plan%20for%201%20296%20mhz.pdf
http://www.southgatearc.org/articles/galileo.htm
http://c14.dl3mlp.de/wp-content/uploads/2012/02/Galileo.pdf
http://www.funk-news.de/2011/10/22/23-cm-band-neuer-streit-um-sendefrequenzen-von-«galileo»-und-«compass»/
http://www.ceskenoviny.cz/svet/zpravy/eu-vyslala-na-obeznou-drahu-dalsi-dva-satelity-systemu-galileo/851965
Tak uvidime jestli budou problemy.
Fakt je, ze i u nas je hromada 1.3GHz sirokopasmovych W-FSK packet-radiovych linek (nikoliv user vstupu) v tomto pasmu a to dokonce i v Praze na Zizkovskem vysilaci. Je pravdou, ze to bezi do 10W PA ve smerovych Yagi/sektorovky antenach, ale presto se muze stat, ze clovek s GPS/Glonass/Galileo prijimacem 3-5km od veze ve spravnem smeru s otevrenym "nebem" smerem k vezi, muze mit "vypadek" nebo zkresleni (a tim zmenseni presnosti) prijmaneho signalu na svem pozicnim prijimaci.
1.A large antenna transmits signals to users on the ground
2.Distress signals are picked up by a search and rescue antenna
3.Another antenna receives information on the status of Galileo
4.The spacecraft is controlled from the ground via telecommands
5.Sensors make sure the satellite is always pointing at Earth
6.Further sensors keep an eye on where the Sun is in the sky
7.A laser retroreflector can determine the satellite's exact height
8.Radiators expel excess heat to protect electronics from overheating
1. Hlavni vysilaci antena se signalem pro uzivatele na povrchu.
2. Spresnujici vysilaci a prijimaci anteny pro pozemni technologie patraci a zachranne prace + nejvyssi stupen presnosti Galilea.
3. Mala antena pro vysilani statusovych telemetrickych zprav o stavu druzic.
4. Antenni prijimac povelu z povrchu.
5. Sensor, ktery detekuje jestli je druzice natocena spravnou stranou k povrchu.
6. Slunecni senzory z kterych druzice pozna kam je druzice nasmerovana.
7. Laserovy koutovy odrazec pro zjisteni presne vysky a pozice z povrchu.
8. Radiatory, ktere odvadeji prebytecne teplo z elektroniky druzice.
Mimo tohoto ma kazda druzice SBF plochou antenu pro oboustrannou fullduplexni komunikaci s povrchovych GTW v Ku pasmu 15GHz, prenosova rychlost je 1.6Mbps.
A dale ma kazda druzice 4 male SBF ploche anteny pro komunikaci mezi druzicema rychlosti 160kbps v Ka pasmu 28GHz.
Jako posledni cast komunikacniho systemu je planarni plocha antena pod hlavni Helix antenou (bod 2 ve stredu) pro C pasmo 4.8GHz (jen RX) pro prijem duplexnich dat (terminal pro system satelitniho mytneho pro nakladni vozy), takze TX pro terminaly jde pres soustavu 6-ti HELIX anten v L pasmu (tusim kanal E3 nebo E4)...bitstream je okolo 23kbps soubezne s pozicnima datama (pozice 2 v obrazku) a prijem na druzici v pasmu C je pozemni vysilac v mobilni jednotce za sklem nakladaku (0.3kbps MFSK uplink v C pasmu nahoru na Galileo druzici), tato duplexni "schopnost" systemu je samozrejme za poplatek a neni primarne urcena jen pro system mytneho v doprave, ale vseobecne zasilanim SDS zprav z povrchu pres satelity Galileo do pozemnich GTW.
[Upraveno 13.10.2012 -=RYS=-] |
|
Proc a jak byl jeden ze satelitu Galileo pojmenovan po Ceskem Davidovi z Hradce Kralove.
http://hradec.idnes.cz/druzice-galilea-se-jmenuje-david-po-skolakovi-z-hradce-kralove-p6u-/hradec-zpravy.aspx?c=A121012_170437_hradec-zpravy_kvi
