Žiadna kozmická stanica sa zatiaľ nezaobíde bez dokovacích uzlov.

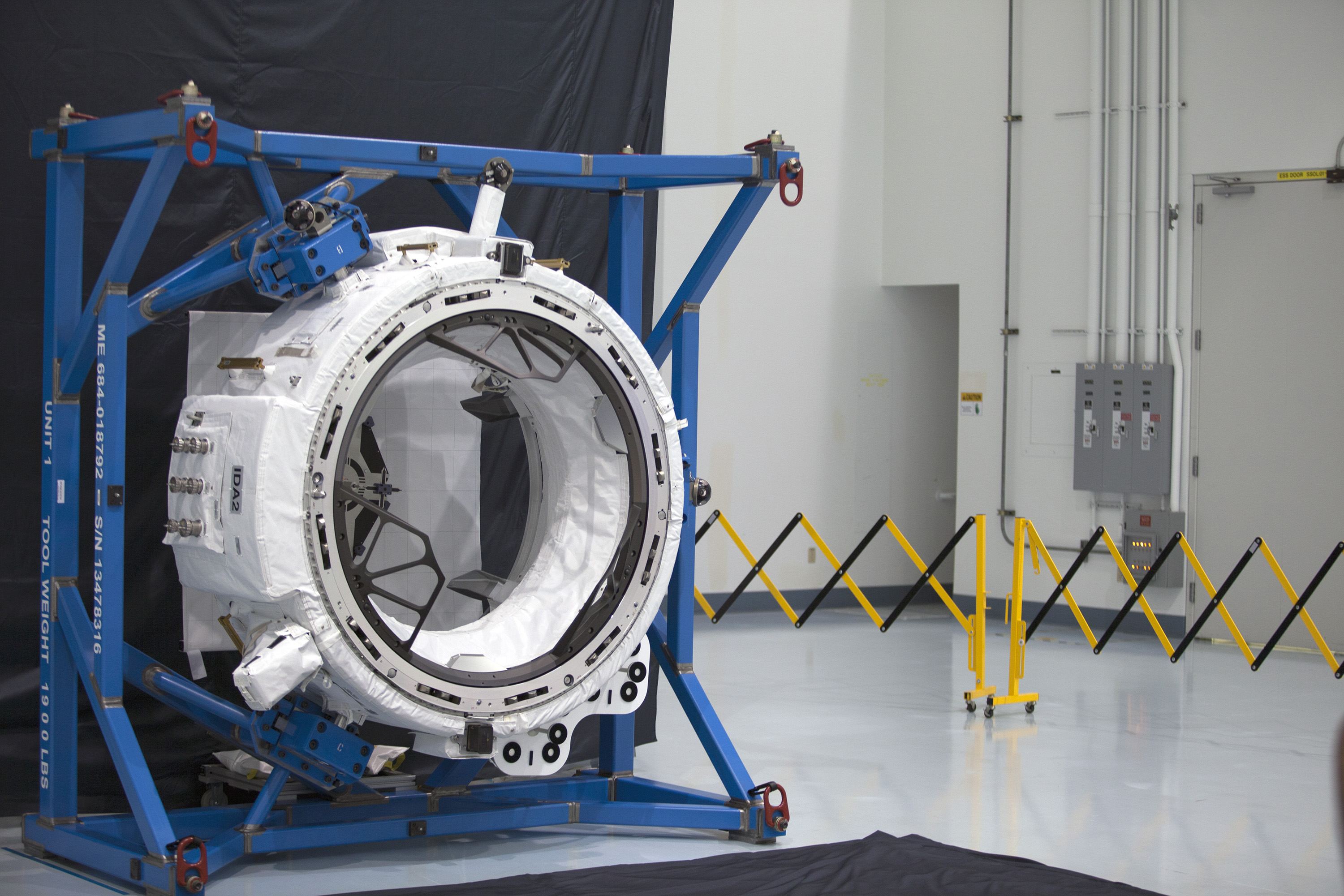

IDSS -International Docking System Standard je androgýnny systém, ktorý výhodu univerzálnosti spláca komplikáciou s tesnením.
IDSS používa dve kruhové koncentrické tesnenia s priemerom 1273mm a 1304mm a s prevýšením -0,1 až 1,9mm.
Trochu som zvažoval, že dokreslim schematicky aj haky, ale mne tu islo hlavne o tesnenie, nie o cely system...
...na wiki sú háky nakreslené v obrázku nižšie pri pohľade zhora.
...ale o tesneni tam pisu naozaj velmi skromne - na pdf strane 37 je hlavny obrazok pre tesnenia 3.2.3-1
...len predpokaldam, že rozmerom 1273 a 1304 myslia os silikonoveho profilu, ktory som vytiahol z inych dokumentov
Háky by sa dali dokreslit asi len schematicky, lebo takto v reze tvar hákov nevidno. Ale obrazok je zamerany prave na tesnenia, ktore v popise IDSS sa spominaju len okrajovo.
Ale ak by mal ktokolvek dobry napad na vylepsenie, tak ak budem mat cas, obrazok upravim. Len bolo by fajn, ak by bol vysledny obrazok zretelny aj ako nahlad. (zakladne zobrazenie vo wiki)
Naviac vo wiki to moze upravovat ktokolvek a kedykolvek bez pytania a vyhrava tvrdohlavejsi. Takze nikdy neviem, ci zamer mojho upgradu tam bude aj o dve hodiny... Takze prispievam, ak som ochotny toto riskovat a respektovat aj iny nazor na riesenie
